Конструкция вагона, нагрузки

Транспорт » Конструкция вагона, нагрузки

Кузов четырехосной платформы общего назначения (универсальный) состоит из рамы, оборудованной восемью продольными боковыми 1 и двумя торцевыми 25 бортами. Рама сварная, снабжена мощной хребтовой балкой 10, состоящей из двух двутавров переменной высоты, уменьшающейся к консольными частями. Боковые продольные балки 11 – из двутавров, а шкворневые 12- замкнутого поперечного сечения. В месте пересечения хребтовой 10 и шкворневых 12 установлены пятники 15, сверху которых имеются усиления надпятниковыми диафрагмами. В консольных частях хребтовой балки 10 укреплены задние 16 и передние 19 упорные кронштейны, объединенные ударной розеткой автосцепки 20, а также предохранительные планки 17, предназначенные для защиты от истирания вертикальных стенок двутавров. На нижнем листе шкворневых балок установлены скользуны 14, над которыми расположены усиливающие ребра 13. На концевых балках 21 укреплены кронштейны 22, служащие опорой для торцевых бортов 25 в открытом положении.

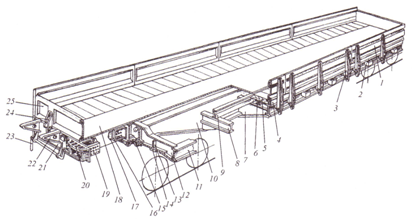

Рис. 1 - Кузов универсальной четырехосной платформы

При погрузке техники самоходом с заездом вдоль платформы кронштейны 22 и торцевые борта 25 воспринимают значительную нагрузку. На концевой балке 21 укреплен рычаг 23 расцепного привода автосцепки. Основные поперечные балки 7 рамы – переменного по высоте, а промежуточные 8 – постоянного двутаврового сечения. Верхняя плоскость поперечных балок 7, 8, 12 расположена ниже уровня пола на высоту вспомогательных продольных балок 6 и 9. Настил пола комбинированный: металлический 18 в средней части и деревянный 5 по бокам. Доски пола одним концом заводятся в S-образную балку 9, а другой их конец укреплен к продольным боковым балкам 11 гнутым специальным элементом 4. На боковых продольных балках рамы укреплены лесные скобы 2, а также кронштейны шарниров и упоры клиновых запоров 3 продольных бортов. Торцевые борта 25, имеющую высоту по сравнению с продольными, вертикальном положении фиксируются клиновыми запорами 24.

Платформы предназначены для перевозки длинномерных грузов, металлоконструкций, контейнеров, колесной и гусеничной техники, пакетированных грузов и некоторых сыпучих грузов, не требующих защиты от атмосферных осадков. К универсальным платформам относятся четырехосные платформы с боковыми бортами, шарнирно связанными с рамой и могущими откидываться вниз до вертикального положения при перевозки грузов, ширина которых больше ширины платформы, а также с торцевыми бортами, которые в открытом положении ложатся горизонтально на кронштейны концевых (лобовых) балок рамы платформы. Высота торцевых бортов (400 мм) выбрана из такого расчета, чтобы при откинутых в горизонтальное положение бортов у двух сцепленных платформ и сжатых поглощающих аппаратах автосцепок обеспечивалось расстояние, достаточное для размещения человека между платформами. В горизонтальном положении торцевые борта сцепленных платформ образуют мостик для проезда самоходом при погрузке на платформы колесной и гусеничной техники. Борта кроме усилий от распора сыпучих грузов в восприятии действующих на платформу эксплуатационных нагрузок участия не принимают, поэтому платформа имеет мощную раму, способную нести на себе все виды эксплуатационных нагрузок.
